届出不要型 焼却炉
MSK-3型
MSK型
燃焼対象物：
木くず・高カロリー雑芥・紙くず・段ボールなど| 逐次投入 | 水冷ジャケット |
|---|
- より耐久性と、省エネ効果に優れた
水冷ジャケットタイプ - 燃焼中でも追加投入できる独自の二重扉構造
- MSK-1型は、廃プラ専焼として使用できます。

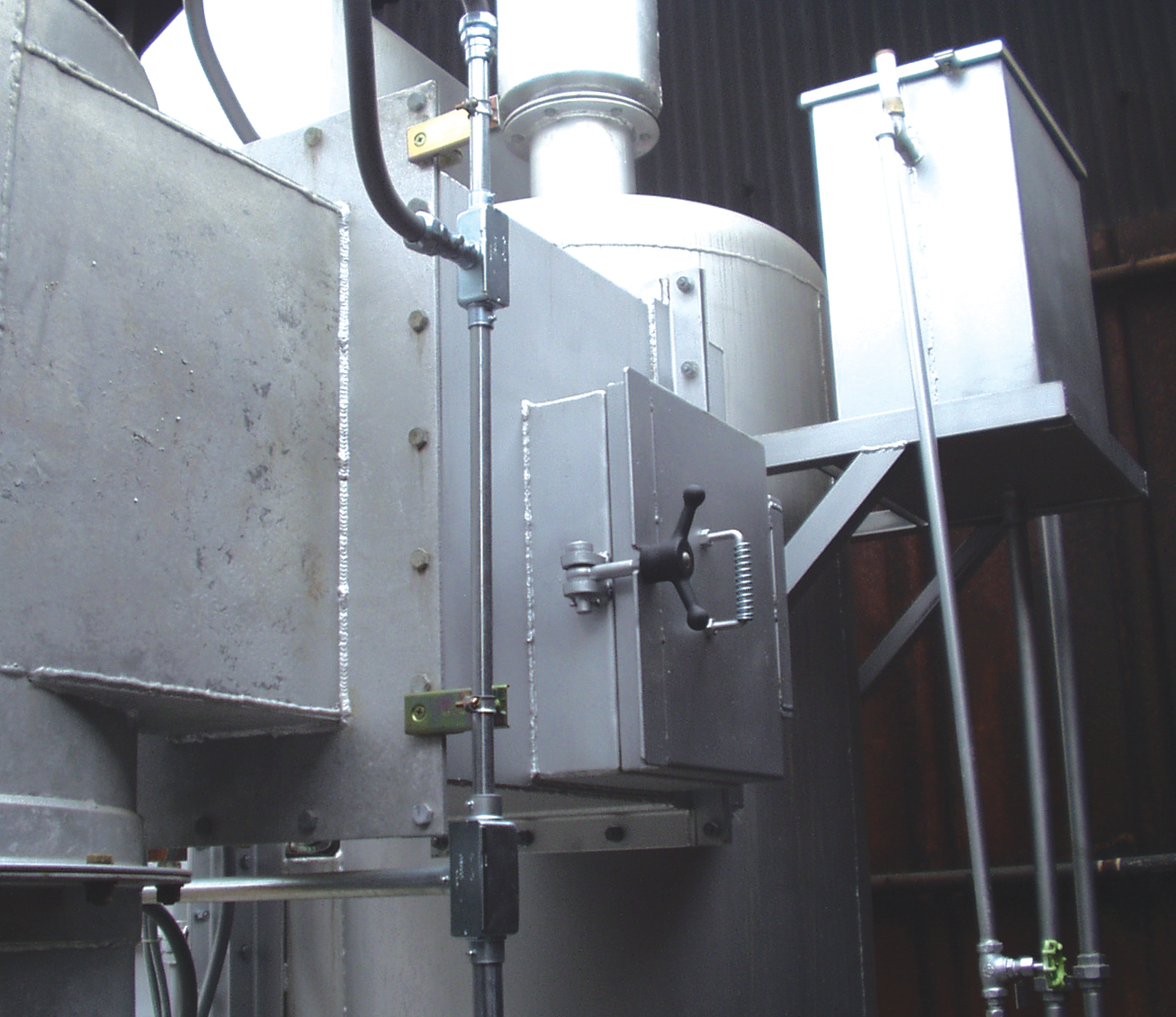

給水タンク
炉内の温度を一定に保ち燃焼熱から炉を守ります。また、加熱された温水の再利用で省エネが図れます。
焼却炉操作盤
焼却炉のスイッチ操作は全て操作盤にまとめられ、作業性に優れています。- ●優れた耐久性
- 炉内を水が効率よく巡回する水冷ジャケット構造を採用しています。
燃焼熱がジャケット部の水に吸収され、炉内の温度が一定に保たれるため炉本体に負をかけません。また集塵機内に耐火材をライニングしてあり、より一層耐久性を向上させています。
- ●操作が簡単
- 操作盤・投入口・灰出し口など全てが作業効率を考慮した合理的な設計で簡単に操作できます。
- ●高い熱効率
- メイセー独自の還流技術により炉内の燃焼用エアーを効率化させ、高い熱効率を実現して黒煙の発生を防ぎ、ランニングコストの削減に大きく寄与しています。
- ●温水利用
- 水冷ジャケットで発生した温水を利用してボイラーの余熱などに利用いただけます。
→イメージ図
- ●自動供給装置
- （オプション）
■ 仕様表
- 焼却能力は、ごみの発熱量によって変わります。
- 仕様・形状は機能改良などにより変わる事があります。
- ご使用環境により別注仕様に変更も可能です。ご相談ください。
- MSK-1型は、廃プラ専焼として使用できます。
MSK-1型
| 型 式 | MSK-1 | MSK-3 | |
|---|---|---|---|
| 焼却能力 | （㎏/h） | 29 | 48 |
| 外形寸法 | 幅×奥行×高さ（㎜） | 1,700x1,700x2,681 | 2,663x1,770x2,955 |
| 投入口寸法 | 幅×高さ（㎜） | 450ｘ600 | 500x600 |
| 二重扉：幅×高さ（㎜） | 400x300 | 400x300 | |
| 排気筒 | 外径×地上高さ（㎜） | φ290x5,081 | φ355x5,255 |
| 一次燃焼室容積 | （m3） | 0.46 | 0.76 |
| 火床面積 | （m2） | 0.26 | 0.36 |
| 送風機 | 燃焼用（V×Kw） | 100x0.2 | 200x0.75 |
| 排気用（V×Kw） | 100x0.4 | 200x0.75 | |
| 再燃バーナ | 燃油量（ℓ/h） | 7 | 12 |
| （V×Kw） | 100x0.125 | 200x0.25 | |
| オイルタンク | （ℓ） | 88 | 187 |
| 消費水量 | （ℓ） | 60 | 100 |
| 重量 | （kg） | 1,350 | 2,550 |
